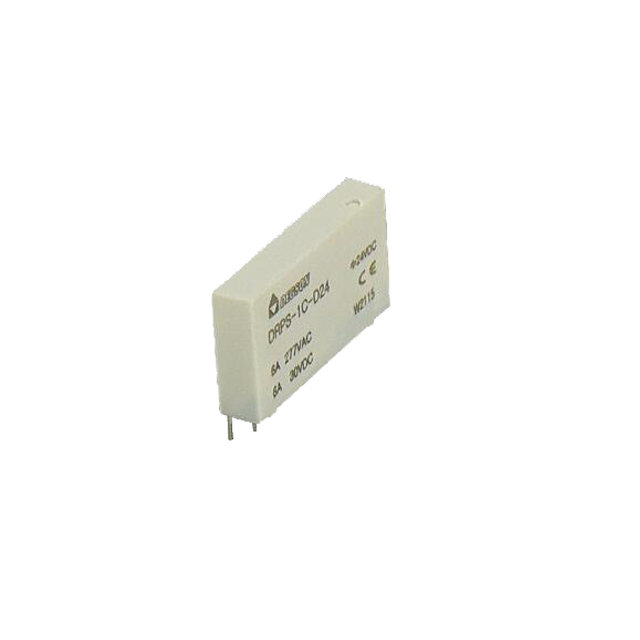

DRPS-1C-D24-06AH
    发布时间: 2023-04-27 17:00

超薄型继电器，1个转换触点，带指示灯，带测试拉杆，额定控制电压：24VDC，持续电流：6A


概述
测试电压继电器线圈/继电器触点4000VAC/1min
操作模式100%工作因数
安装位置任意
尺寸
宽度5mm
高度15mm
长度28mm
环境数据
环境温度（运行）-40 °C ... +85°C
环境温度（存放/运输）-40 °C   ... +85°C
环境湿度35%~85%RH
线圈侧
额定输入电压UN24VDC
UN下的典型输入电流22mA
线圈电阻3388Ω
动作电压≤75%
复位电压≥10%
最大容许电压1.1
额定条件下的功耗0.40W
开关部(接点部）
接点电压最大值AC240V DC28V
接点电流最大值6A
接点构成1C
接点机构单
接点材质Ag   alloy
动作时间<20ms
复位时间<10ms
最大开关频率（机械）18000次/h
最大开关频率（额定负载）1800次/h
绝缘电阻≥100MΩ
耐电压(线圈和接点间）4000VAC/1min
耐电压(同极接点间）1000VAC/1min
耐冲击10G
耐振动10-55Hz
电气寿命>1×105
机械寿命>1×107
标准/规程
标准/规程IEC 61810-1 IEC 60664
绝缘基础隔离
防护等级IP50
污染等级3
过电压类别Ⅲ
