DK-4/2-F
    发布时间: 2025-07-08 09:17

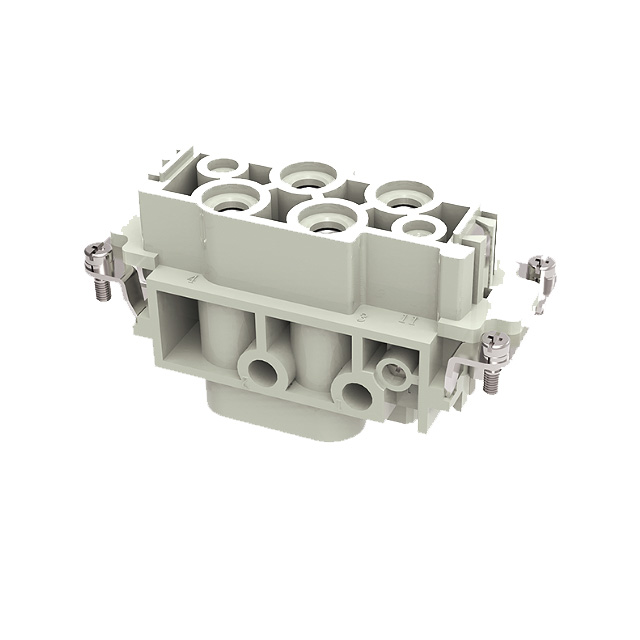

重载插体，芯数：4/2+PE,尺寸：16B,额定电压：690/400V,额定电流:80/16A,母插芯，螺钉连接



标识
类别插体
系列DK
版本
连接方式螺钉连接
公母母
外形尺寸16B
芯数4月2日
PE针Yes
材料特性
材料（插芯）聚碳酸酯（PC）
材料（插针）铜合金
表面（插针）镀银
阻燃等级V-0
颜色灰白（RAL   7032）
RoHS符合RoHS豁免
电气参数
额定电流80/16A
额定电压690/400V
额定脉冲电压8/6KV
污染等级3
依据UL/CSA额定电压600/300V
绝缘电阻≥10000MΩ
接触电阻≤0.3mΩ
温度范围-40℃~+125℃
插拔次数≥500次
剥线长度14/7.5mm
拧紧力矩1.2N.m(1.5mm²)   2N.m(2.5mm²) 3N.m(4/6/10/16mm²) 0.5N.m
导线横截面积（mm²）1.5-16mm²
导线横截面积(AWG)16-6AWG
标准
连接符合标准DIN EN 60664   DIN EN 61984
