FEAC-S-032A-P1-03-0.0M-25A(H)
发布时间: 2025-07-11 11:58

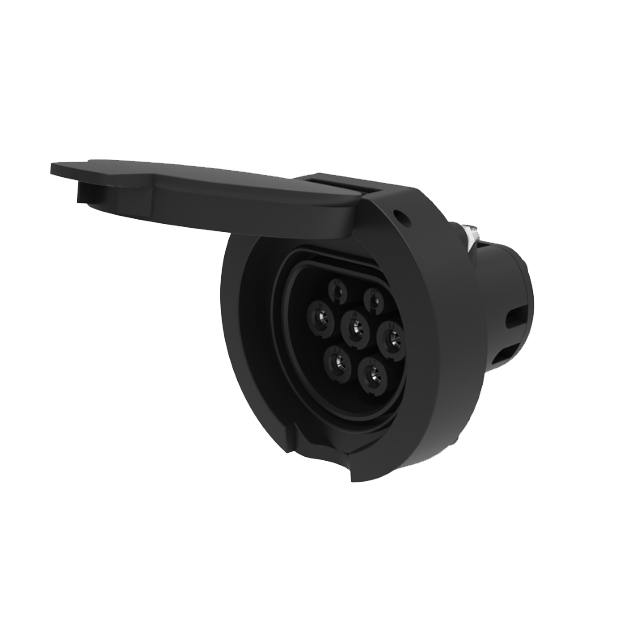

充电装置插座出口，用于以交流电（AC）为电动车辆（EV）充电，与2型充电装置插头兼容，用于安装在电动汽车充电站（EVSE）上
| 尺寸 |
|
| 宽度 | 99mm |
| 高度 | 127.3mm |
| 深度 | 101mm |
| 孔径 | 58 mm x 61 mm |
| 导线长度 | 0m |
| 0.4 m (锁定执行器电缆) |
| 环境条件 |
|
| 最高海拔 | 5000m（海平面以上） |
| 环境温度（运行） | -30 °C ~ 50 °C |
| 环境温度（存放/运输） | -40 °C ~ 80 °C |
| 保护等级 | IP54（保护盖） |
| 电气特性 |
|
| 最大充电功率 | 8KW |
| 相数 | 1 |
| 动力插针数量 | 3 |
| 大功率触点的额定电流 | 32 |
| 功率触点额定电压 | 250 |
| 信号触点数量 | 2 |
| 信号触点额定电流 | 2 |
| 信号触点额定电压 | 30 |
| 信号传输类型 | 脉冲宽度调节 |
| 连接方法方面的注意事项 | 螺钉连接 |
| 温度测量 | NTC |
| 机械特性 |
|
| 插／拔周期 | 10000 |
| 插入力 | <100N |
| 拔出力 | < 100N |
| 安装 |
|
| 可用安装位置 | 板后安装 |
| 安装位置的限制 | 只允许0至90度正面倾斜 |
| 锁定执行器的安装位置 | 顶部中央,只可以后部安装 |
| 安装孔直径 | 6.00 mm (ø) |
| 标识材料 |
|
| 外壳颜色 | 黑色 |
| 定制型根据 | 客户要求提供 |
| 触点表面材料 | Ag |
| 标识材料 | 塑料 |
| 锁紧装置 |
|
| 锁定类型 | 插入后通过锁紧装置固定 |
| 温度传感器 |
|
| 传感器类型 | NTC |
| 温度范围 | _30 °C ... 200 °C |
| 环境产品合规性 |
|
| REACH | 符合 |
| China RoHS | 符合 |
| 电缆 |
|
| 电缆结构 | 3*6mm²+2*0.75mm² |
