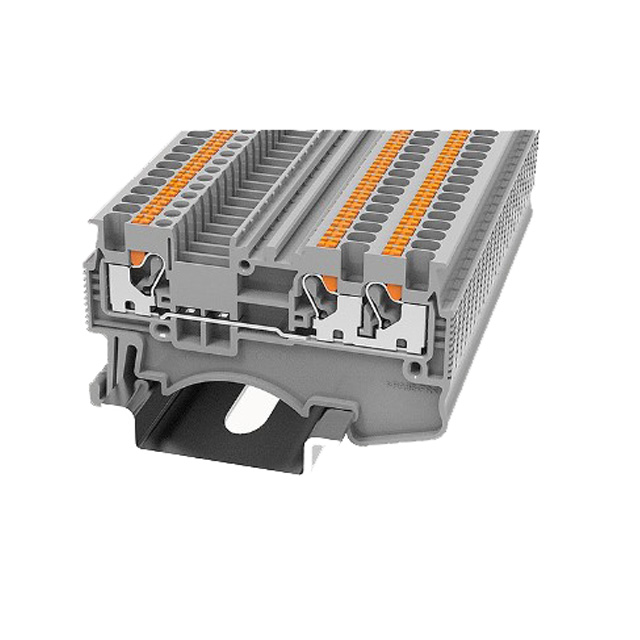

DS1.5-TW
    发布时间: 2023-04-26 16:57

直插式导轨端子， 接线方式: 直插式连接， 额定电压: 500 V，额定电流: 17.5 A， 连接量: 3， 位数: 1， 接线容量: 0.14 mm² - 1.5 mm²， AWG: 26 - 14， 宽度: 3.5 mm， 颜色: 灰色， 安装方式: NS35/7.5， NS35/15


概述
连接方式直插式连接
层数1
连接量3
开口式侧板是
绝缘材料PA
阻燃等级，符合UL 94V0
绝缘材料组I
符合标准IEC60947-7-1
尺寸
宽度3.5mm
端板宽度1.5mm
高度24.6mm
NS 35/7,5高度32.1mm
NS 35/15高度39.6mm
长度54mm
接线数据
剥线长度8~10mm
刚性导线横截面AWG26~14
刚性导线横截面0.14~1.5mm²
柔性导线横截面0.14~1.5   mm²
柔性导线横截面，不带塑料绝缘管冷压头0.14-1.5mm²
柔性导线横截面，带塑料绝缘管冷压头0.14-0.5mm²
两根带TWIN冷压头的柔性导线/
IEC电气参数
额定电压(III   / 3)500V
额定电流(III / 3)17.5A
额定浪涌电压6KV
UL电气参数
额定电压300V
额定电流15A
环境条件
环境温度（运行）-40 °C ~ 105 °C（取决于降额曲线）
环境温度（存放/运输）-25℃~60℃
相对湿度（存放/运输）25%~75%
机械性能测试
机械强度测试通过
支架紧固测试通过
旋转拉⼒测试通过
电气性能测试
电压降测试≤3.2mV
温升测试≤45 K
安全测试
防手指触摸通过测试
环保
RoHS无超标的有害物质
REACh SVHCLead   7439-92-1
