DRPE-2CH-LR-A220-07A
    发布时间: 2023-04-27 16:56

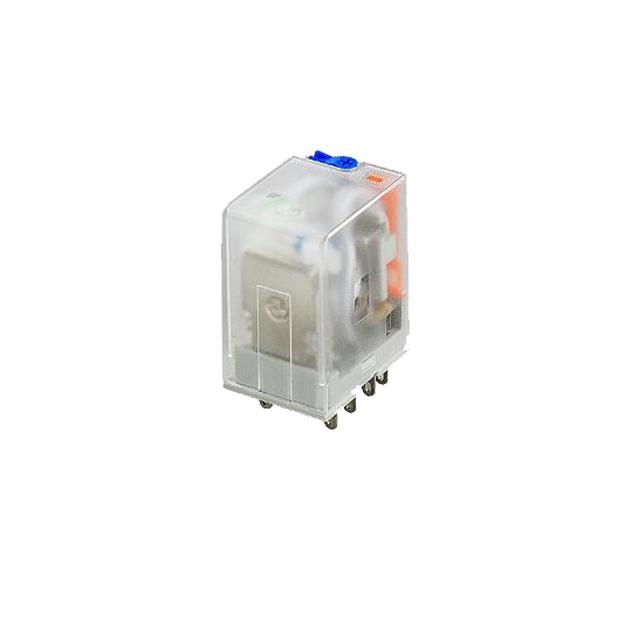

功率继电器，2个转换触点，测试按钮，带指示灯，大电流，输入电压：220VAC


概述
测试电压继电器线圈/继电器触点1500VAC/1min
操作模式100%工作因数
安装位置任意
尺寸
宽度21.0mm
高度34.7mm
长度27.4mm
环境数据
环境温度（运行）-25 °C ... 55 °C
环境温度（存放/运输）-25 °C   ... 55 °C
环境湿度35%~85%RH
线圈侧
指示灯红色
额定输入电压UN220VAC
UN下的典型输入电流5.5mA
线圈电阻14116Ω
动作电压≤80%
复位电压≥30%
最大容许电压1.1
额定条件下的功耗1.2VA
开关部(接点部）
接点电压最大值AC240V DC28V
接点电流最大值10A
接点构成2C
接点机构单
接点材质Ag   alloy
接触电阻≤100mΩ
动作时间<20ms
复位时间<20ms
最大开关频率（机械）18000次/h
最大开关频率（额定负载）1800次/h
绝缘电阻≥100MΩ
耐电压(线圈和接点间）1500VAC/1min
耐电压(异极接点间）1500VAC/1min
耐电压(同极接点间）1000VAC/1min
耐冲击10G
耐振动10-55Hz
电气寿命>1×105
机械寿命>1×107
标准/规程
标准/规程IEC 61810-1 IEC 60664
绝缘基础隔离
防护等级IP50
污染等级3
过电压类别Ⅲ
