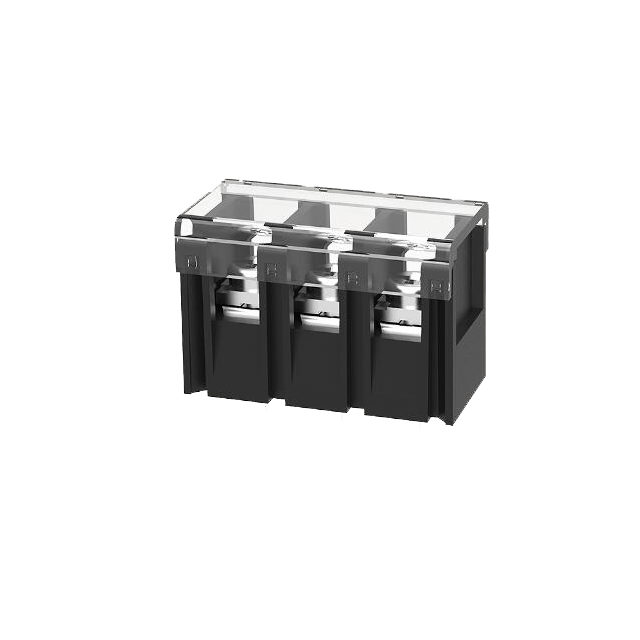

DG28C-B-03P
    发布时间: 2023-06-15 09:47

单层PCB栅栏端子,标称电流:15A,额定电压 (UL):300V,额定横截面:22-14AWG,针距:7.62mm,颜色:黑色,触点表面:锡


焊接数据
焊接方式波峰焊/手工焊
接线容量
可连接导线横截面22~14AWG
扭矩0.5N.m
电气参数UL
额定电压(B)300V
额定电压(C)150V
额定电压(D)300V
额定电流(B)15A
额定电流(D)10A
额定电流(C)15A
电气参数IEC
额定电压300V
额定电流24A
装置属性
安装类型焊板
针脚排列单排直线排列
连接方式螺钉连接
螺钉头驱动方式十一字螺丝刀
螺纹M3
是否插拔
间距7.62mm
位数3
层数1
材料数据
环保事项符合REACH/RoHS
接触件材料铜合金
接线点金属表面镀锡
绝缘材料PA66
绝缘材料组II
阻燃等级UL94V-0
机械测试
测试规范UL1059
环境数据
环境温度(运行)-40℃~105℃
